Menghubungkan Modem Venus VT-18 dengan Router Huawei HG553

Pendahuluan

Huawei HG553
Huawei HG553

HG553 buatan Huawei adalah sebuah router untuk penggunaan rumah. Dengan model yang stylist, lampu indikator yang elegan. Bentuk kotak tipis ramping keatas, membuat router ini mudah diletakkan di meja atau rak tanpa memakan banyak ruangan.

Sejatinya router ini dibundling dan dilock oleh Vodafone, sebuah operator besar dari Eropa. Lihat saja ada logo Vodafone di kiri atas router ini. Katanya router ini dijual sepaket dengan modem Huawei di negara di Eropa sana. Yang konon hanya bisa dipasangkan dengan modem buatan Huawei saja. Tapi ternyata router ini bisa digunakan untuk segala modem, segala operator alias bisa diunlock.

HG553 and ports
HG553 and ports

Dengan harga yang murah sekitar RP 120.000,- kita akan mendapatkan sebuah router dengan 2 USB port, 4 port LAN, 2 port phone line, dan 1 port ADSL. Cukup murah untuk router harga segitu dengan dukungan fitur melimpah. Eit tapi tunggu dulu. Kalau kita beli terus langsung pakai, pasti akan menemui kendala. Biasanya permasalahan pertama adalah modem tidak bisa konek. Atau tidak bisa kedetek.

Kalau menurut spek, modem ini mendukung 3G modem. Biasanya sih orang beli modem ini buat bikin hotspot di rumah dari modem 3G/EVDO yang ada.

Seperti saya juga, berniat mengawinkan HG553 ini dengan modem EVDO saya yaitu Venus VT-18. Modem jadul yang Alhamdulillah masih awet walaupun tinggal PCB-nya aja. Niat beli HG553 karena kesengsem dengan dukungan buat printer dan file server. Begitu di coba, konekin modem aja setengah mati. Belum yang lainnya?

Nah ditulisan ini saya akan menuliskan cara agar Modem VT18 saya bisa kenalan dengan HG553. Yang prlu diketahui pembaca, saya bukan programmer atau ahli IT. Saya hanya browsing, searching, mengikuti forum-forum, lalu trial dan error. Jadi kalau ada kesalahan mohon maaf. Dan bisa jadi ada cara lain yang lebih hebat dan tok cer. Kalau sudah gitu nanti bagiin ilmunya ya?

HG553 yang saya beli dibekali dengan firmware bawaan Kisumu. Ga tahu itu apaan, yang jelas pake firmware ini, lalu main setting-setting via browser. Tidak sukses-sukses. Adanya patah hati. Gimana enggak wong kadung beli. Ada keinginan mo jual aja ni router. Setelah googling sayapun membatalkan rencana saya.

HG553 ternyata bisa diinstal OpenWrt. Apa itu? silakan cari via Google aja ya? Di sana lengkap. Intinya dengan openwrt, kita bisa mudah mengkonfigurassi ni router biar bisa konek sama modem kita, bahkan fungsi-fungsi lain seperti torrent transmission, printer, file server, ftp, host website, itu bisa. Yang saya baca begitu. Tapi saya pengennya konekin modem dulu.

Sebelumnya persiapan yang dibutuhkan adalah:

  1. Firmware Openwrt, saya pakai buatan bang Tisaros, bisa didownload di sini.
  2. WinSCH, software buat explore HG553 atau masukin perintah, bisa langsung ke TKP.
  3. Browser , Internet Explorer, Firefox, Chrome, atau yang lain
  4. Segelas kopi.

Instalasi Openwrt

  1. Konek HG553 dan power supply, posisi saklar di belakang HG553 OFF.
  2. Hubungkan PC dengan HG553 dengan kabel LAN
  3. Ubah alamat ip di PC dengan static IP menjadi 192.168.1.2
  4. Nyalakan saklar sambil tekan tombol reset selama 30 detik
  5. Masuk ke browser internet ke alamat 192.168.1.1
  6. Pilih firmware yang akan kita instal, lalu klik proses.
  7. Tunggu sampai proses selesai, HG553 akan otomatis restart. Selama masa tunggu, silakan nikmati kopinya.

Configurasi via LuCI

Masuk dari browser ke alamat 192.168.1.1, silakan set password dahulu, untuk keamanan.

Buat Koneksi Baru

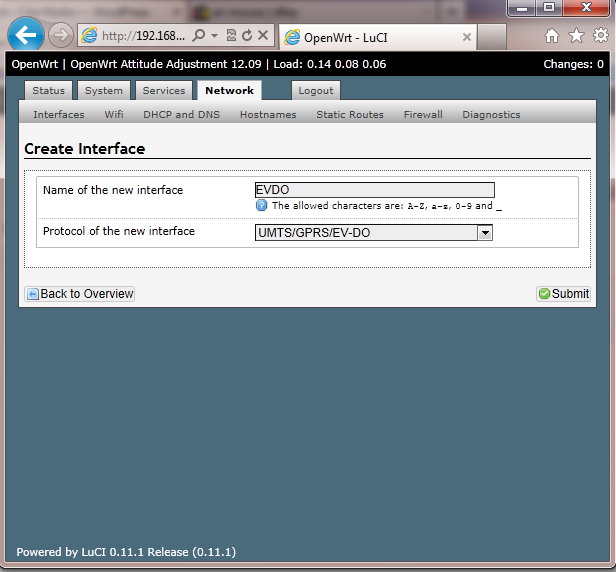

Masuk ke menu Network ==> Interface ==> Add new interface,

Tambah Koneksi
Tambah Koneksi

Name of the new interface : EVDO (misal, terserah)

Protocol of the new interface : UMTS/GPRS/EVDO

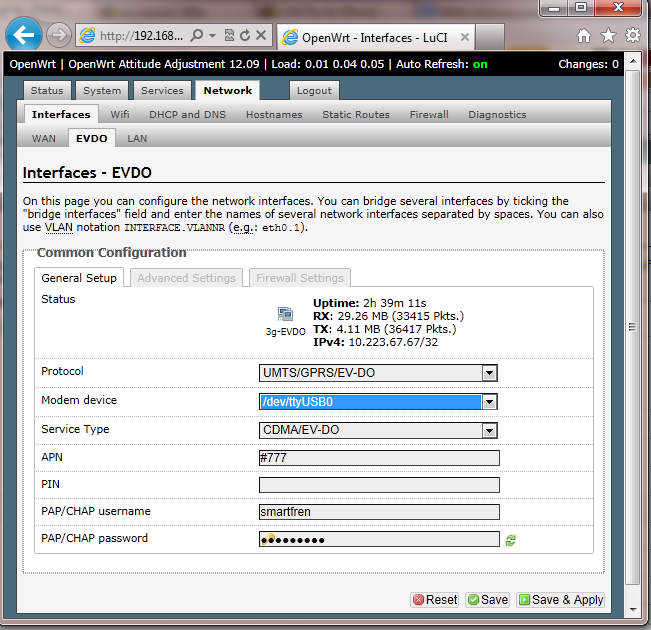

Lalu Edit Koneksi sperti gambar di bawah ini

Edit Koneksi
Edit

Untuk user name bisa memakai smartfren password smartfren, atau smart password smart, atau wap password wap.

Sedang untuk modem device, silakan isi dengan custom /dev/ttyUSB0. Sebenarnya pilihan ini akan tampil otomatis ketika modem sudah diidentifikasi. Tapi nulis dulu juga tidak masalah. Sama saja.

Konfigurasi via Software WinSCP

Mengetahui no PID:VID

PID:VID (ProductID:VendorID) diperlukan untuk mode switch modem, agar bisa dikenali sebagai modem. Katanya begitu.

Caranya dengan memakai software WinSCP, melalui konsolnya dengan memasukkan perintah lsusb.

/$ lsusb

Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub

Bus 002 Device 001: ID 1d6b:0001 Linux Foundation 1.1 root hub

Bus 002 Device 002: ID 2015:0001

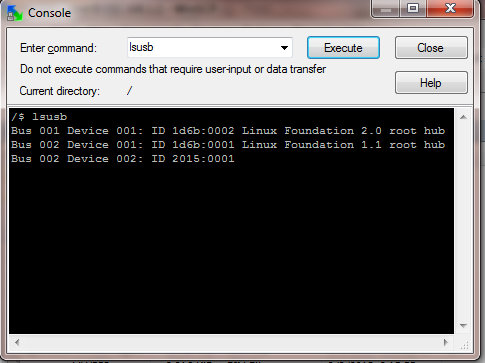

Gambar:

pid:vid
pid:vid



Dari situ diketahui pid:vid modem kita yaitu 2015:0001 untuk modem Venus VT18.

Lalu kita buat file baru di  folder/etc/usb_modeswitch.d

Dengan nama 2015:0001

Isinya:

# Venus VT-18

DefaultVendor= 0x2015
DefaultProduct= 0x0001

TargetVendor= 0x2015
TargetProduct= 0x0001

MessageContent=”5553424312345678000000000000061b000000020000000000000000000000″
MessageContent=”55534243123456780000000000000616000000000000000000000000000000″
MessageContent=”55534243123456780000000000000601000000000000000000000000000000″
# MessageContent=”5553424312345678000000000000061b000000030000000000000000000000″

CheckSuccess=20

Ada 4 message content, saya sendiri belum tahu fungsi tiap message, trial and error aja. Coba salah satu atau gabungan, tanda # untuk menonaktifkan. Dengan konfigurasi seperti diatas tidak ada masalah dengan koneksi saya.

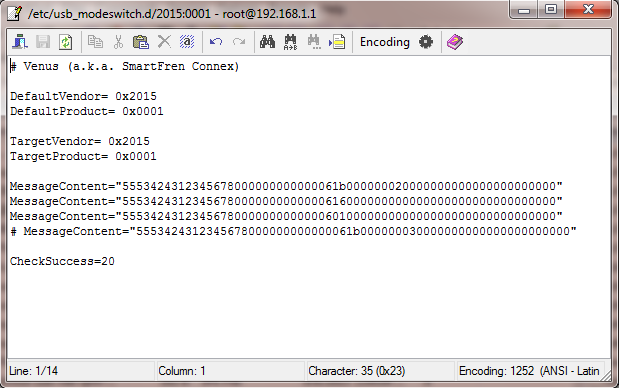

Penampakan file 2015:0001

venus modeswitch
venus modeswitch

Setelah itu masuk ke folder /etc/modules.d dan edit file 60-usb-serial

Menjadi:

usbserial vendor=0x2015 product=0x0001

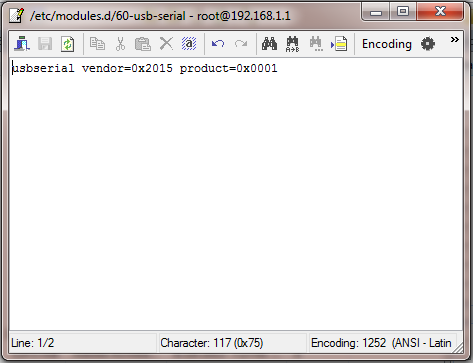

Penampakan:

venus modules
venus modules

Dari yang saya baca, dengan mengedit file 60-usb-serial seperti diatas seharusnya modem sudah bisa detek dan konek secara otomatis. Tapi dalam kasus saya ini, tidak berhasil. Kalau saya cek, modeswitch sudah berhasil, ttyUSB0, ttyUSB1, dan ttyUSB2 sudah kedetek. Jadi untuk setiap menyalakan HG553, saya masih harus memasukkan perintah echo via konsol Win SCP untuk bisa mengkonek modem tersebut.

Perintah yang saya masukkan

echo 2015 0001 > /sys/bus/usb-serial/drivers/option1/new_id

Dengan perintah ini, modem akan otomatis konek. Untuk mengeceknya bisa dilihat via LuCI. Sampai sekarang masih coba otak-atik agar bisa konek otomatis. Ada beberapa masukan untuk mengedit di file local.rc dan hotplug, tapi belum berhasil.

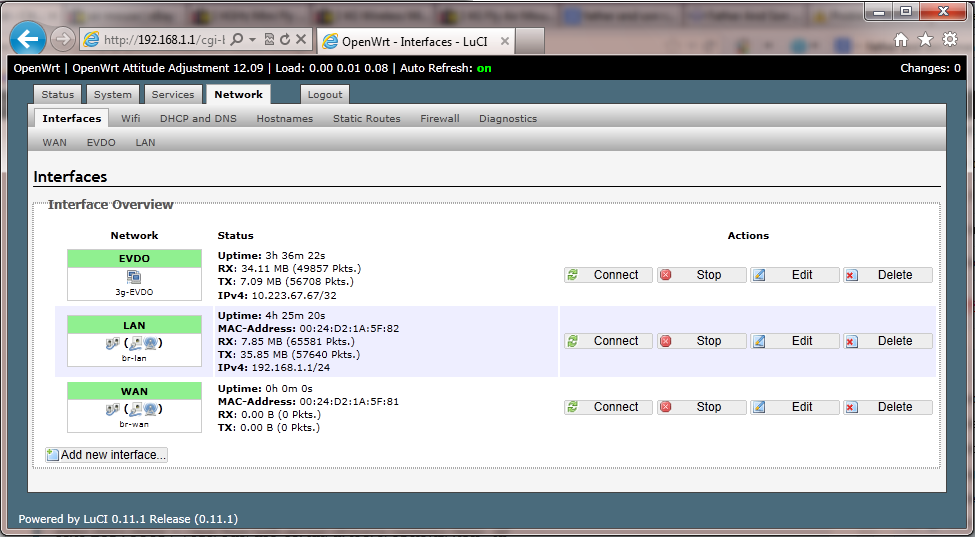

Cek via LuCI

Cek Koneksi via LuCI
Cek Koneksi via LuCI

LuCi dapat refresh otomatis, jadi status koneksi akan auto update.



Catatan:

HG553 membutuhkan waktu sampai 10 menit untuk mengenali modem. Agar bisa konek, tunggu sampai 10 menit hingga ttyUSB1 dan ttyUSB2 terdeteksi. Baru masukkan perintah echo bla bla dst. ttyUSB0 akan muncul, dan modem akan konek.

Bila malas mengetikkan echo … dst. Bisa menggantinya dengan satu klik saja. Silakan install SSHoneClick di Android.

Untuk tanya-tanya sama masternya, silakan bergabung di Grup Facebook Openwrt Indonesia.
